屏蔽電纜中金屬屏蔽層作用

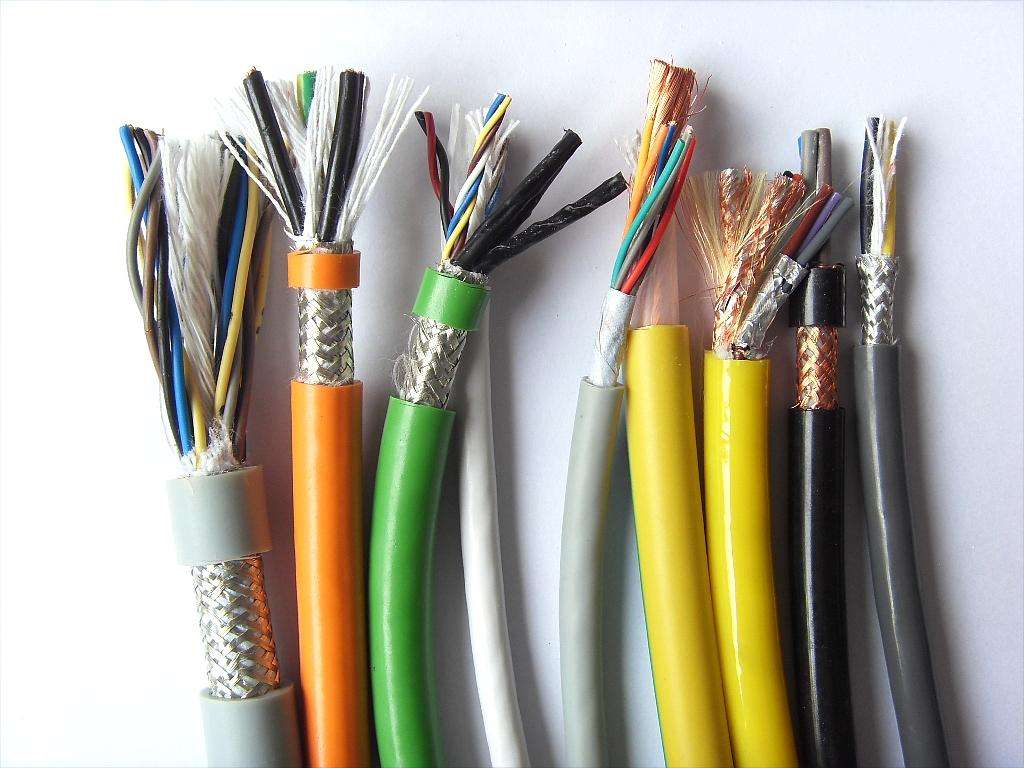

屏蔽電纜是指有金屬絲編織或金屬帶外包屏蔽層，具有電磁屏蔽性能的電纜。適用于變壓器及類似需要屏蔽電磁信號的設備用。電纜屏蔽是指電纜外層網狀編織線已單端接地,可以使外界電磁輻射及磁場輻射直接入地而對內層電線不產生干擾。一般用于頻率較高、信號電平比較低的線路，如有線電視，變頻器至電機引線要用，模擬量引線，以及一些有干擾的傳輸線路，如計算機屏蔽電纜等。只要是帶屏蔽層的電纜都稱為屏蔽電纜，電力電纜、控制電纜都可以加屏蔽層。計算機和儀表電纜一般都有屏蔽層，以防止外界電磁信號的干擾。

使用范圍

適用于變壓器及類似設備用。

使用特性

1.額定電壓U0/U 3.6/6KV；

2.電纜導體的長期工作溫度為90°C；

3.電纜的很小彎曲半徑為電纜直徑6倍；

4.電纜不得在日光下長期暴露；

5.電纜的底線芯必須良好接地。

主要技術性能

1.成品電纜應該經受工頻交流電壓實驗動力線芯為11.0kv5min

2.過渡電阻：屏蔽層或監視層的過渡電阻應該不大于3kΩ。

3.燃燒試驗：電纜應經受GB12666.2 DZ---1所規定的燃燒試驗

4.局部放電實驗：1.5U0放電量不大于20PC

5.介質損耗角正切試驗：U0時不大于0.035.

6.沖擊電壓試驗：95°C，60KV正負極性格各10次之后，對電纜式樣施加工頻11KV電壓，15min

7.電纜應能經受3U，4h工頻電壓試驗

屏蔽的目的

屏蔽是為了保證在有電磁干擾環境下系統的傳輸性能，這里的抗干擾性應包括兩個方面，即抵御外來電磁干擾的能力以及系統本身向外輻射電磁干擾的能力。理論上講，在線纜和連接件外表包上一層金屬材料屏蔽層，可以有效地濾除不必要的電磁波（這也是絕大多數屏蔽系統采用的方法），然而，這種方法的有效程度到底如何呢？對于屏蔽系統而言，單單有了一層金屬屏蔽層是不夠的，更重要的是必須將屏蔽層完全良好地接地，這樣才能把干擾電流有效地導入大地。但是，實際施工時，屏蔽系統存在一些不可忽視的困難：由于屏蔽系統對接地的苛刻要求，極容易造成接地不良，比如接地電阻過大、接地電位不均衡等，這樣在傳輸系統的某兩點間便會產生電位差，進而產生金屬屏蔽層上的電流，造成屏蔽層不連續，破壞其完整性。這時，屏蔽層本身已經成為一個很大的干擾源，因而導致其性能反而遠不如非屏蔽系統。屏蔽線在高頻傳輸時，需要兩端接地，這樣更有可能在屏蔽層上產生電位差。由此可見，屏蔽系統本身的要求，恰恰構成保證其性能的很大障礙.一個完整的屏蔽系統要求處處屏蔽，一旦有任何一點的屏蔽不能滿足要求，都勢必會影響到系統的整體傳輸性能?？墒牵袌?chǎng)上還很少有網絡集線器或計算機本身擁有屏蔽支持，所以很難實現整個傳輸鏈路的屏蔽。

屏蔽電纜的屏蔽層接地?

屏蔽層接地通常采用兩種方式來處理：屏蔽層單端接地和屏蔽層雙端接地。

屏蔽層單端接地是在屏蔽電纜的一端將金屬屏蔽層直接接地，另一端不接地或通過保護接地。

在屏蔽層單端接地情況下，非接地端的金屬屏蔽層對地之間有感應電壓存在，感應電壓與電纜的長度成正比，但屏蔽層無電勢環流通過。單端接地就是利用抑制電勢電位差達到消除電磁干擾的目的。

這種接地方式適合長度較短的線路，電纜長度所對應的感應電壓不能超過安全電壓。靜電感應電壓的存在將影響電路信號的穩定，有時可能會形成天線效應。

雙端接地是將屏蔽電纜的金屬屏蔽層的兩端均連接接地。
